CORRECTION du DS N° 4

Première partie : Fromageries du Massif Central (Enoncé disponible dans le manuel « informatique appliquée à la gestion » - édition Foucher – Auteur :C. MOINE et B. HERZ page 212 et suivantes – Edition utilisable dans le cadre de l’ancien BTS CG)

Le cas a été repris au niveau physique dans la nouvelle édition adaptée au BTS CGO : « INFORMATIQUE DE GESTION – Organisation du système d’information de gestion Processus 10 – auteur C. MOINE – Ed Foucher aux pages 321 et suivantes)

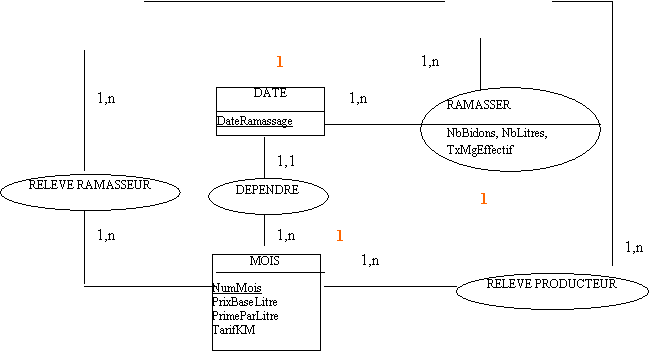

1) MCD (corrigé indicatif)

Repérage des entités :

RAMASSEUR

PRODUCTEUR

DATE

MOIS

						1
	1
			1
RAMASSEUR CodeRamasseur NomRamasseur AdresseRamasseur				1,1
		1,n

Card 1

Hypothèses :

- Le ramassage chez un producteur se fait une seule fois par jour => L’association RAMASSER suffit à « gérer » les bons de ramassage et les bons de réception.

- Les associations RELEVE RAMASSEUR et RELEVE PRODUCTEUR sont inutiles, sauf si on veut conserver dans la base les totaux mensuels

- Le MCD tel qu’il est proposé nécessitera la mise en œuvre de traitements conséquents (requêtes, formulaires, états)

3

2) Schéma des relations

RAMASSEUR(CodeRamasseur, NomRamasseur, AdresseRamasseur)

MOIS(NumMois , PrixBaseLitre, PrimeParLitre, TarifKM)

PRODUCTEUR(CodeProducteur , NomProducteur, AdresseProducteur, #CodeRamasseur)

RAMASSER(#CodeProducteur, # DateRamassage , NbBidons, NbLitres, TxMgEffectif)

RELEVE RAMASSEUR(#CodeRamasseur, #NumMois)

RELEVE PRODUCTEUR(#CodeRamasseur, #NumMois)
